浅谈舰载导弹垂发系统

舰载垂直发射系统（Vertical Launching System, VLS）为一种用在潜艇和某些水面舰只上的导弹发射系统，最早产生于弹道导弹的发射系统。

与传统的倾斜发射方式相比，垂直发射具有载弹量大、发射速率高、没有射击盲区、兼容性好和灵活性高等特点，所以垂发系统这个概念一经推出就受到了各国海军的追捧。

前苏联的“里夫-M垂直发射系统”是世界上最早的舰载垂直发射导弹系统，1969年开始研制，1977年12月在卡拉级巡洋舰“亚速夫号”上进行发射测试，通过海军验收，于1980年正式装备苏联海军刚刚建成的基洛夫级核动力导弹巡洋舰。

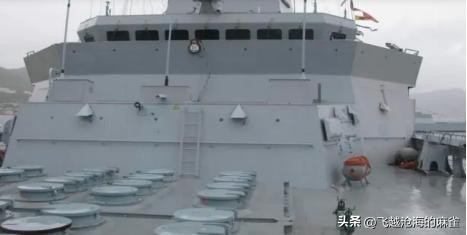

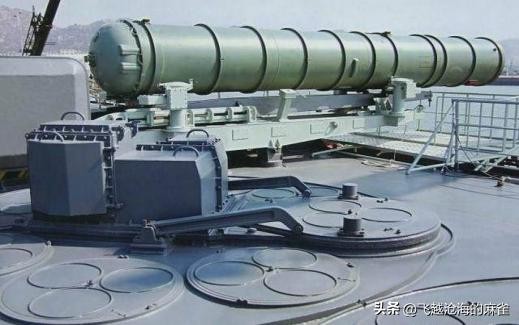

里夫-M垂直发射系统

注：中国海军2艘051C型导弹驱逐舰（沈阳号和石家庄号）安装使用了“里夫-M垂直发射系统”及俄制“墓碑”相控阵雷达。被军迷称为“中华俄式神盾”舰。

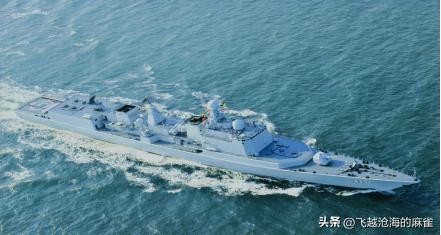

051C型驱逐舰石家庄号（舷号：116）

其实对于大多数国家海军来说，舰载导弹垂发系统还是一个非常高端的配置。目前，世界上只有美国、中国、俄罗斯、法国、英国、以色列、韩国和南非能够自行研发舰载导弹垂发系统。

美国虽然不是最早研制出舰载导弹垂发系统的国家，但舰载导弹垂发系统却是在美国人的手中发扬光大的，美国也是世界上目前垂发系统装备数量最多的国家，截止目前大约有8786个垂发，美国不仅垂发装备数量多，并且垂发型号多、技术先进。

美国目前主要有三种型号的垂发系统，分别是：MK41、MK48和MK57。其中MK41是标准型，是美国海军的主力型号垂发系统。

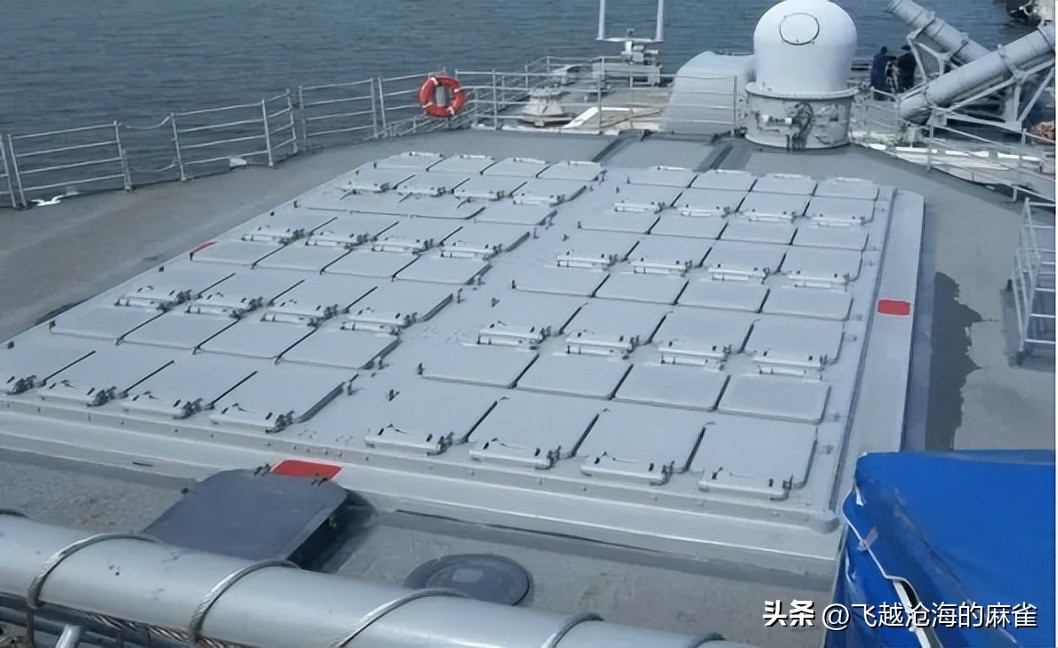

美国海军MK41垂发系统

MK48则是轻型垂发系统，号称是“世界上最简单、最实用的垂发系统”，主要用于装备北约盟友及韩国日本等国海军，安装简单、灵活。

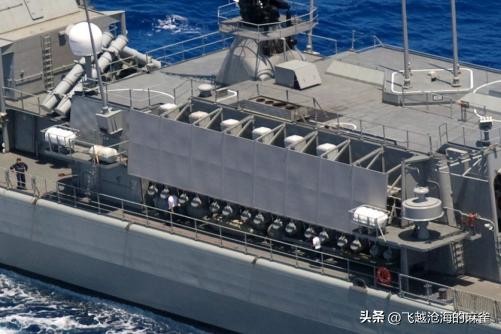

裸露安装于舰艇机库一侧

大直径的MK57垂发系统是朱姆沃尔特级隐形导弹驱逐舰的专利，其最大的特点是布置在舷侧的内部空间里，可以节省舰体中部宝贵的空间。

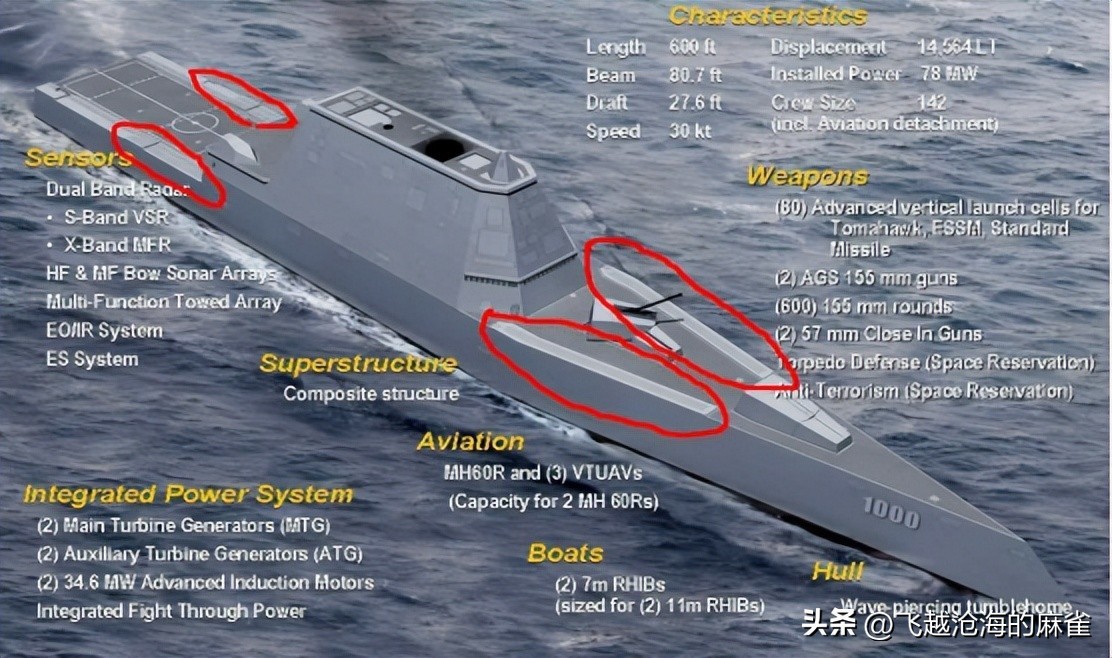

朱姆沃尔特级驱逐舰垂发系统位置

近些年，中国的舰载导弹垂发技术和性能都在快速提升，目前中国海军装备的垂发总数量大约4000个（但我们还在不停的下饺子），仅次于美国，暂居世界第二，展现了“弯道超车”的实力。中国海军也同样装备了几种垂发系统：俄式“左轮”、054A的小“巧克力”和055的大“巧克力”。

俄式“左轮”装备于052C型导弹驱逐舰，只能发射“海红旗9”。052C的“左轮是固定式的，属于固定冷式发射，这点不同于真正的俄式可以转轮的“左轮”。052C已经停产，今后不会再有俄式“左轮”出现。

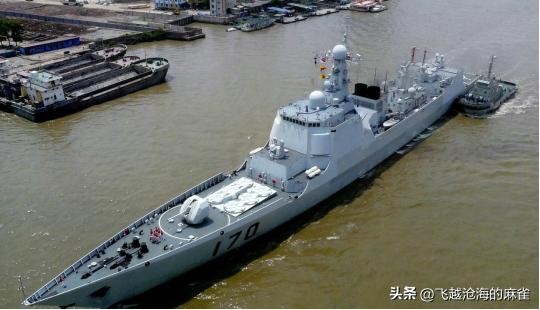

052C型导弹驱逐舰兰州号（舷号：170）

054A的小“巧克力”可以兼容红旗-16和鱼-8反潜导弹，目前直径650mm，后期会增加到850mm，深度5.5m，用于1坑4弹。

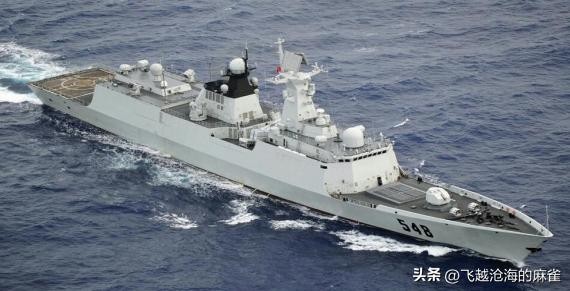

054A型导弹护卫舰益阳号（舷号：548）

055的大“巧克力”则是兼容冷热发射，可发射红旗-9B、鹰击-18、反潜导弹、攻陆巡航导弹等多种导弹。直径850mm，深度9m（另有7m深度装备于052D）。

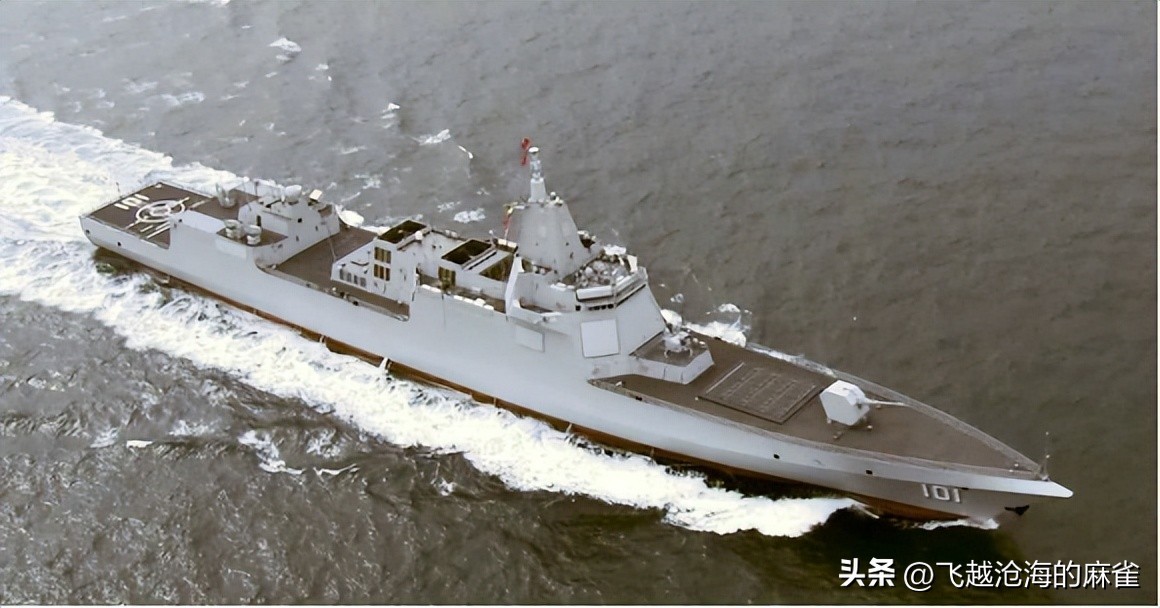

055型导弹驱逐舰南昌号（舷号：101）

俄罗斯（前苏联）是最早研制出舰载导弹垂发系统的国家，也是最早装备垂发系统的国家，但自苏联解体后，俄罗斯的军工技术一落千丈，直到目前，俄罗斯海军还没有攻克“热式垂发”的关键技术，从著名的“左轮”到UKSK通用垂发系统，全部为“冷发射”，无法做到完全的通用化。

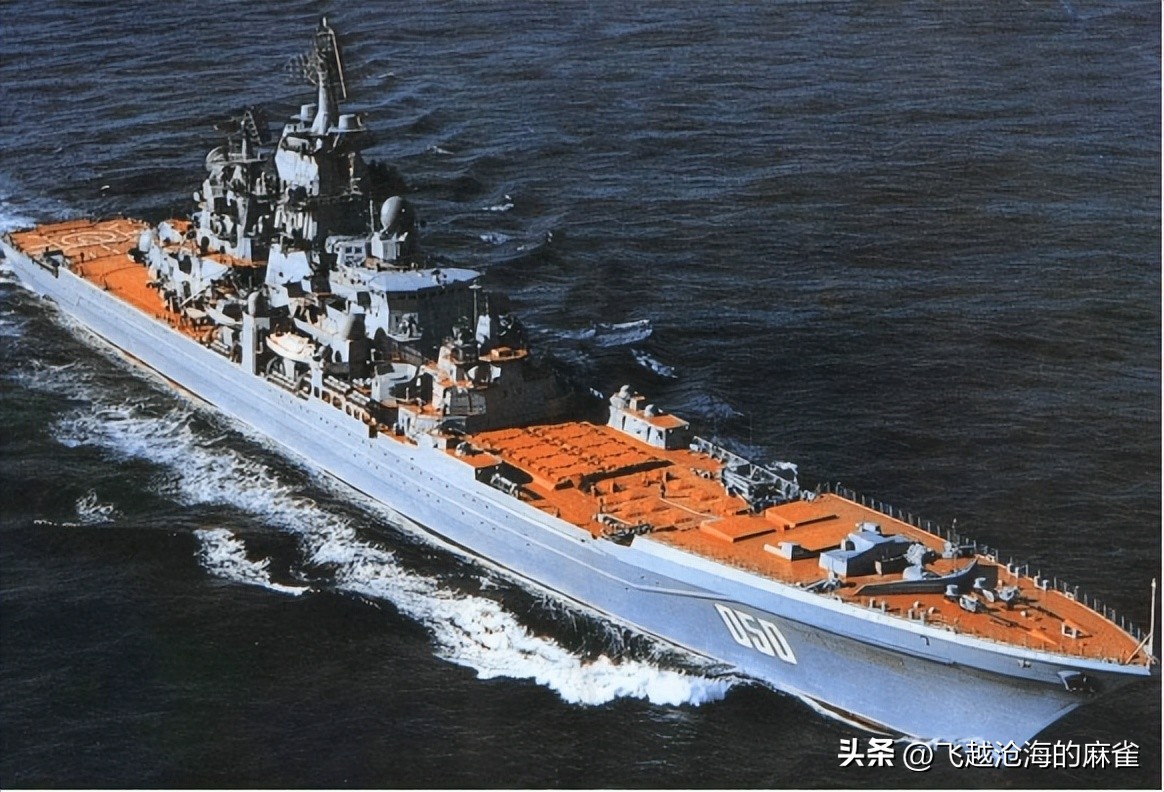

俄罗斯海军1144型基洛夫号核动力导弹巡洋舰

除了美、中、俄外，法国研发了“席尔瓦”，可发射“紫苑”-15/30防空导弹，其中“席尔瓦”A70型号，可发射MCdN巡航导弹。英国研制了用于发射“海狼”短程舰空导弹的GWS.26型VLS和用于发射“海受体”舰空导弹的GWS.35，GWS.35比GWS.26更长，长相也更奇特，多出一个“蘑菇头”。

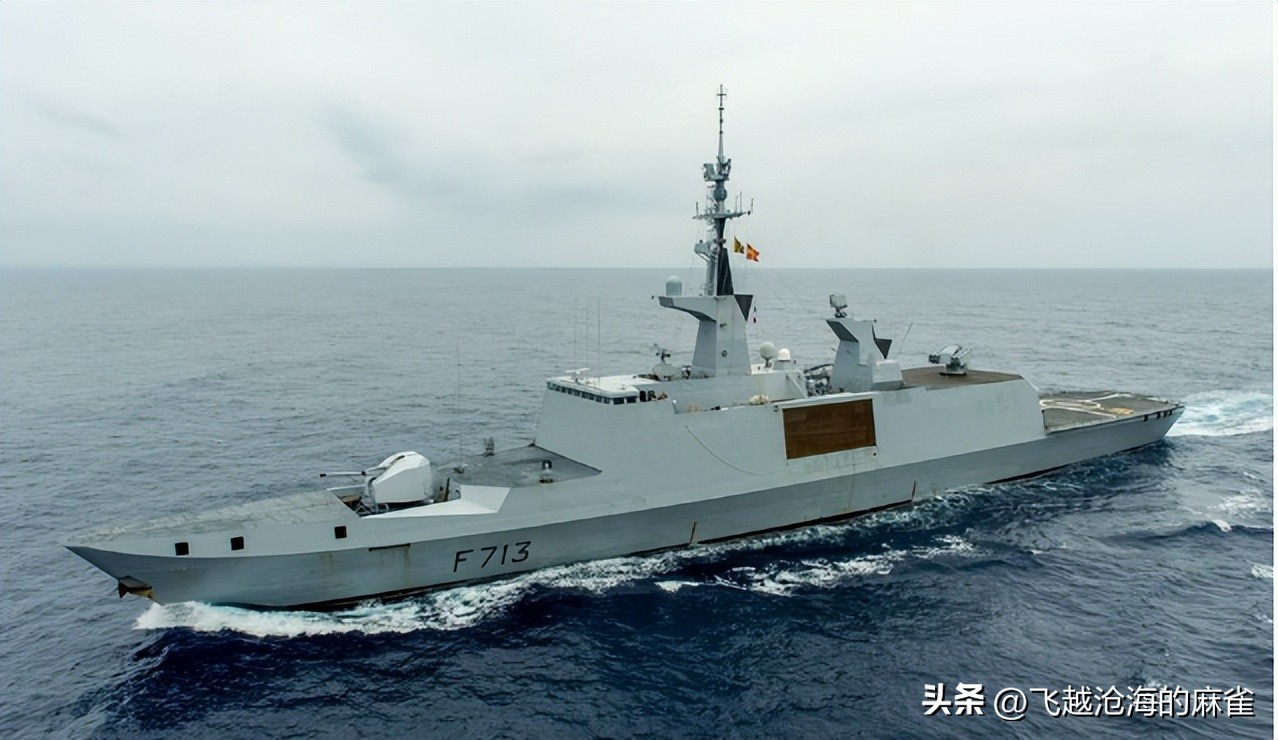

法国海军”拉斐特“级护卫舰“乌头”号(F 713）

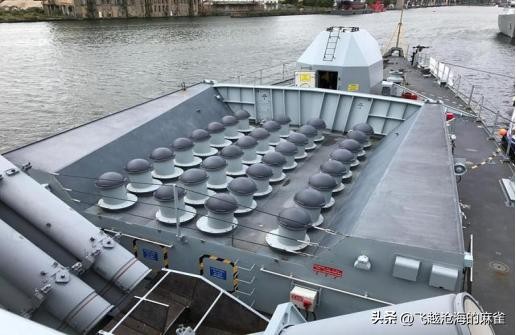

英国GWS.35垂发系统（蘑菇头）

以色列很厉害，它掌握垂发系统技术时间早于中国，他们为“巴拉克”-1型短程舰空导弹和“巴拉克-8”型中程舰空导弹分别研制出了2种冷式垂发系统，并且都成功出口印度，但是两种垂发无法通用。

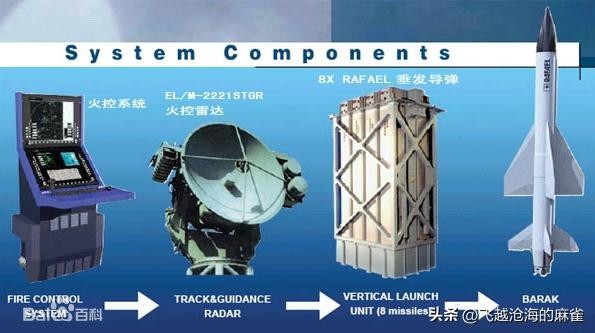

以色列“巴拉克-8”型中程舰空导弹系统

韩国一直号称自己是“宇宙最强”，其实在垂发这块技术上，韩国还真不落后，韩国“借鉴”MK41的思路研发了K-VLS垂发系统，主要用于发射本国的“海弓”（KM-SAM）短程舰空导弹、“红鲨”反潜导弹和“玄武”系列舰载巡航导弹。

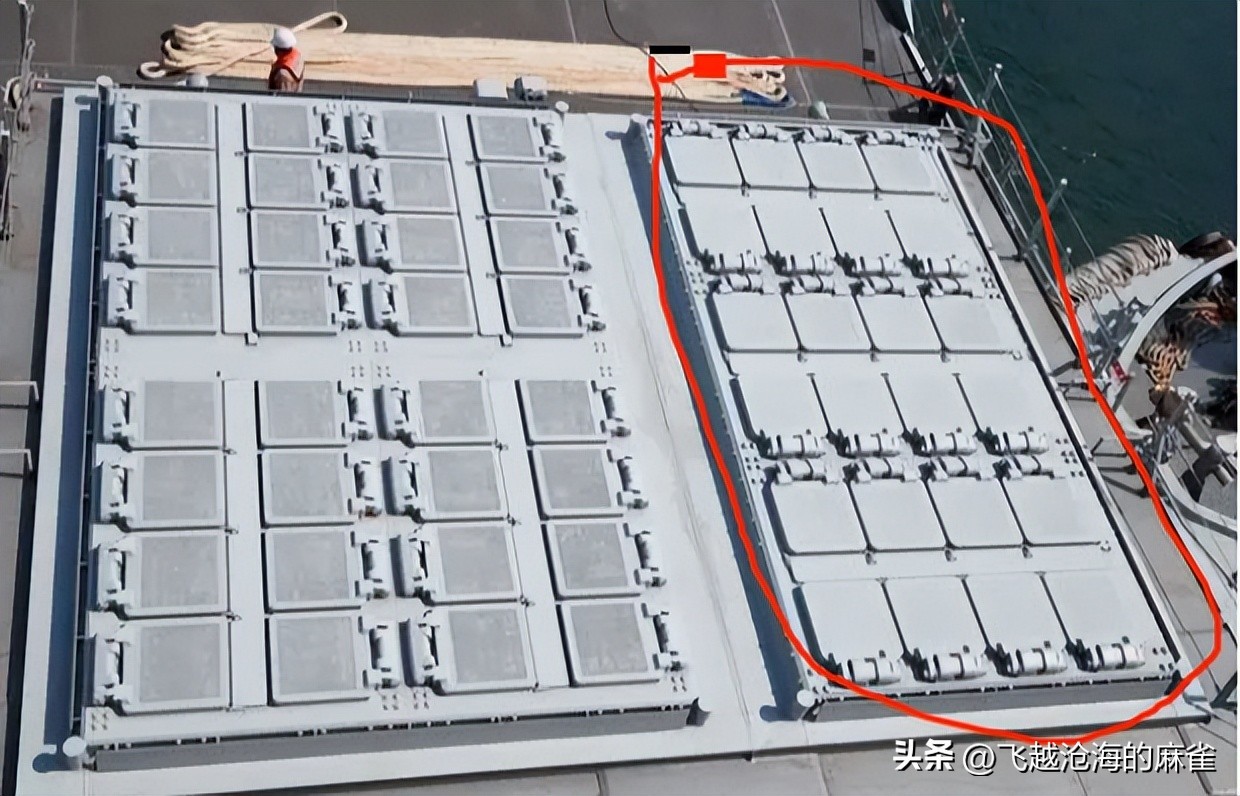

左侧为美国MK41，右侧韩国K-VLS（红圈处）

最后一个不得不提的国家是南非，超乎一般人想象。他们使用类似于英国“海狼”的圆形垂发装置发射本国的“长矛”短程舰空导弹，热式发射，还出口到阿尔及利亚芬兰。

南非“长矛”剪口导弹垂发系统

随着军事科技的发展，舰载垂发系统即将进入“电磁时代”，“电磁垂发系统”将成为各个军事大国争相发展的优先方向。可喜的是，我国在电磁技术发展方面目前正处于世界领先水平，马伟明院士及时提出了电磁垂发这项技术，如果能够将军舰的主要作战手段，进行更新换代，完全就能够改写现代海军的作战体系了。并且有消息透露，福建舰将进行升级改造，引入电磁垂发技术，成为全球首艘搭载该技术的航母。总之，我国在电磁武器领域的突破，表明了我国在高新技术领域的实力与决心。电磁垂发的潜在影响力和未来前景巨大，既能有效提高现代战争中的作战能力，同时也意味着科技创新将在国际竞争中扮演越来越关键的角色。而我国的科研人员不仅极具战略眼光，也着实为我国的大国重器电磁弹射航母作出了突出贡献，期待在未来，我国能在电磁武器领域有更进一步的发展。

马伟明院士
