电流表 PA电压表 PV，今天小编就来说说关于电路图电气符号字母?下面更多详细答案一起来看看吧!

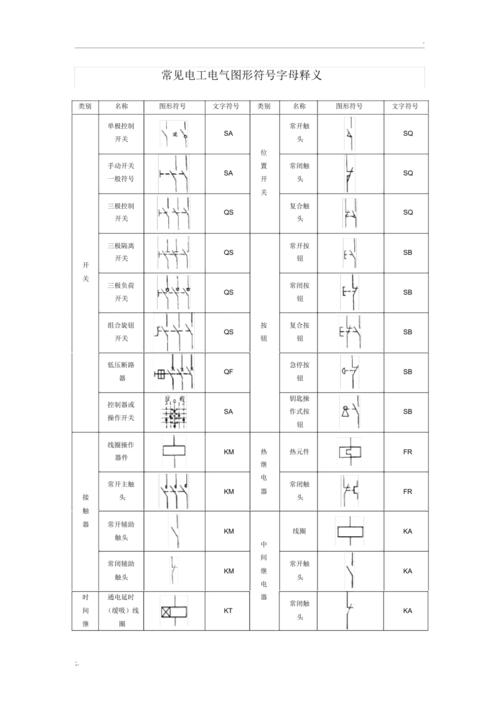

电路图电气符号字母
电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频率表 PF
相位表 PPA
最大需量表(负荷监控仪) PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR
声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW
连接片 XB
插头 XP
插座 XS
端子板 XT
电线,电缆,母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预告音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关,辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
控制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI
电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC
电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPA,YA
电动执行器 YE
发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器 EV
电加热器加热元件 EE
感应线圈,电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器,变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC
光电池,热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1,BK
液位测量传感器 BL
温度测量传感器 BH,BM
辅助文 名 称
字符号
A 电流
A 模拟
AC
A 交流
自动
AUT
ACC 加速
ADD 附加
ADJ 可调
AUX 辅助
ASY 异步
B
BRK 制动
BK 黑
BL 蓝
BW 向后
C 控制
CW 顺时针
CCW 逆时针
D 延时(延迟)
D 差动
D 数字
D 降
DC 直流
DEC 减
E 接地
EM 紧急
F 快速
FB 反馈
FW 正，向前
GN 绿
H 高
IN 输入
INC 增
IND 感应
L 左
L 限制
L 低
LA 闭锁
M 主
M 中
M 中间线
M
MAN 手动
N 中性线
OFF 断开
ON 接通(闭合)
OUT 输出
P 压力
P 保护
PE 保护接地
PEN 保护接地与中性线共用
PU 不接地保护
R 记录
R 右
R 反
RD 红色
R
RST 复位
RES 备用
RUN 运转
S 信号
ST 启动
S
SET 置位、定位
SAT 饱和
STE 步进
STP 停止
SYN 同步
T 温度
T 时间
TE 无噪音(防干扰)接地
V 真空
V 速度
V 电压
WH 白
YE 黄
电气元件符号大全
序号 元件名称 新符号 旧符号
1 继电器 K J
2 电流继电器 KA LJ
3 负序电流继电器 KAN FLJ
4 零序电流继电器 KAZ LLJ
5 电压继电器 KV YJ
6 正序电压继电器 KVP ZYJ
7 负序电压继电器 KVN FYJ
8 零序电压继电器 KVZ LYJ
9 时间继电器 KT SJ
10 功率继电器 KP GJ
11 差动继电器 KD CJ
12 信号继电器 KS XJ
13 信号冲击继电器 KAI XMJ
14 继电器 KC ZJ
15 热继电器 KR RJ
16 阻抗继电器 KI ZKJ
17 温度继电器 KTP WJ
18 瓦斯继电器 KG WSJ
19 合闸继电器 KCR或KON HJ
20 跳闸继电器 KTR TJ
21 合闸 继电器 KCP HWJ
22 跳闸 继电器 KTP TWJ
23 电源监视继电器 KVS JJ
24 压力监视继电器 KVP YJJ
25 电压 继电器 KVM YZJ
26 事故信号 继电器 KCA SXJ
27 继电保护跳闸出口继电器 KOU BCJ
28 手动合闸继电器 KCRM SHJ
29 手动跳闸继电器 KTPM STJ
30 加速继电器 KAC或KCL JSJ
31 复归继电器 KPE FJ
32 闭锁继电器 KLA或KCB BSJ
33 同期检查继电器 KSY TJJ
34 自动准同期装置 ASA ZZQ
35 自动重合闸装置 ARE ZCJ
36 自动励磁调节装置 AVR或AAVR ZTL
37 备用电源自动投入装置 AATS或RSAD BZT
38 按扭 SB AN
39 合闸按扭 SBC HA
40 跳闸按扭 SBT TA
41 复归按扭 SBre或SBR FA
42 试验按扭 SBte YA
43 紧急停机按扭 SBes JTA
44 起动按扭 SBst QA
45 自保持按扭 SBhs BA
46 停止按扭 SBss
47 控制开关 SAC KK
48 转换开关 SAH或SA ZK
49 测量转换开关 SAM CK
50 同期转换开关 SAS TK
51 自动同期转换开关 2SASC DTK
52 手动同期转换开关 1SASC STK
53 自同期转换开关 SSA2 ZTK
54 自动开关 QA
55 刀开关 QK或SN DK
56 熔断器 FU RD
57 快速熔断器 FUhs RDS
58 闭锁开关 SAL BK
59 信号灯 HL XD
60 光字牌 HL或HP GP
61 警铃 HAB或HA JL
62 合闸接触器 KMC HC
63 接触器 KM C
64 合闸线圈 Yon或LC HQ
65 跳闸线圈 Yoff或LT TQ
66 插座 XS
67 插头 XP
68 端子排 XT
69 测试端子 XE
70 连接片 XB LP
71 蓄电池 GB XDC
72 压力变送器 BP YB
73 温度变送器 BT WDB
74 电钟 PT
75 电流表 PA
76 电压表 PV
77 电度表 PJ
78 有功功率表 PPA
79 无功功率表 PPR
80 同期表 S
81 频率表 PF
82 电容器 C
83 灭磁电阻 RFS或Rfd Rmc
84 分流器 RW
85 热电阻 RT
86 电位器 RP
87 电感(电抗)线圈 L
88 电流互感器 TA CT或LH
89 电压互感器 TV PT或YH
10KV电压互感器 TV SYH
35KV电压互感器 TV UYH
110KV电压互感器 TV YYH
90 断路器 QF DL
91 隔离开关 QS G
92 电力变压器 TM B
93 同步发电机 GS TF
94 交流电动机 MA JD
95 直流电动机 MD ZD
96 电压互感器二次回路小母线
97 同期电压小母线(待并) WST或WVB TQMa,TQMb
98 同期电压小母线(运行) WOS`或WVBn TQM`a,TQM`b
99 准同期合闸小母线 1WSC,2WSC,3WSC
1WPO,2WPO,3WPO 1THM,2THM,3THM
100 控制电源小母线 WC,-WC KM,-KM
101 信号电源小母线 WS,-WS XM,-XM
102 合闸电源小母线 WON,-WON HM,-HM
103 事故信号小母线 WFA SYM
104 零序电压小母线 WVBz
电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频率表 PF
相位表 PPA
最大需量表(负荷监控仪) PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR
声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW
连接片 XB
插头 XP
插座 XS
端子板 XT
电线,电缆,母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预告音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关,辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
控制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI
电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC
电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPA,YA
电动执行器 YE
发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器 EV
电加热器加热元件 EE
感应线圈,电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器,变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC
光电池,热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1,BK
液位测量传感器 BL
温度测量传感器 BH,BM
