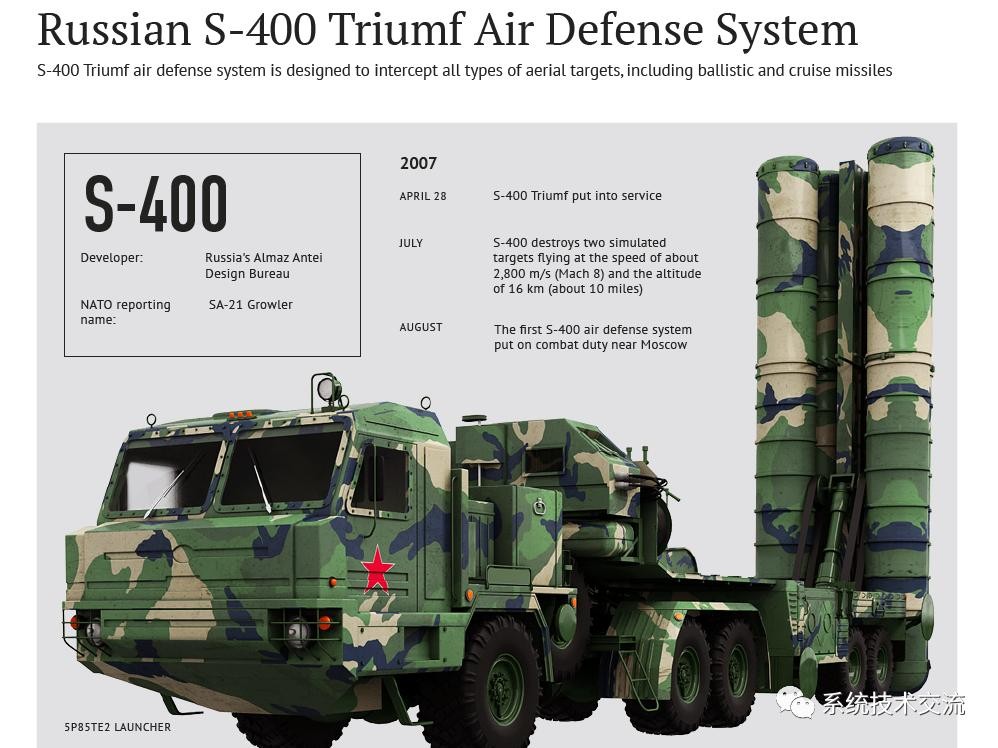

S-400防空导弹武器系统技术介绍

S-400是俄罗斯武装部队S-300PMU中远程防空导弹的改进版本

为了对抗美军不断发展的地对地打击能力和隐形飞机，它于1999年开始在Almaz-Antei开发，并于2007年左右投入使用。

最大的特点是数字计算机被引入电子设备领域，这被认为是过去最大的弱点，同时吞吐量大大提高，从而降低了反应速度，同时大大提高了接合能力。如果现有的信息处理单元是386类，那么新型号已经大大扩展到工作站类。提供这项技术的国家是韩国（LG）。得益于此，俄罗斯获得了最新的电子技术，而韩国获得了相当多的导弹技术，这极大地促进了天宫防空导弹的发展。

S-400凯旋系统的规格

目标最大速度

4,8公里/秒（17,000公里/小时;11,000英里/小时;14马赫）

实现目标的距离

600 公里

最大飞行物体采集距离

400 公里

最小飞行物采集距离

2 公里

最大飞行物体采集高度

27/30 公里

最小飞行物体采集高度

0.005 （9M96）/0,01 （全部） 公里

最大战略弹道导弹获取距离

60 公里

最小战略弹道导弹获取距离

5 公里

同时参与功能

36 单位

同步制导导弹

72 单位

发射管

四个1N48E导弹发射管安装在一个发射器上。每个发射管携带一枚远程导弹或四枚短程导弹。

飞弹

它由48N6E远程导弹和9M96短程导弹组成

攻击目标

飞机、巡航导弹、速度为每秒4.6公里的中程弹道导弹、地面雷达设施、地面掩体。

96L6目标采集雷达

L波段，检测范围300公里

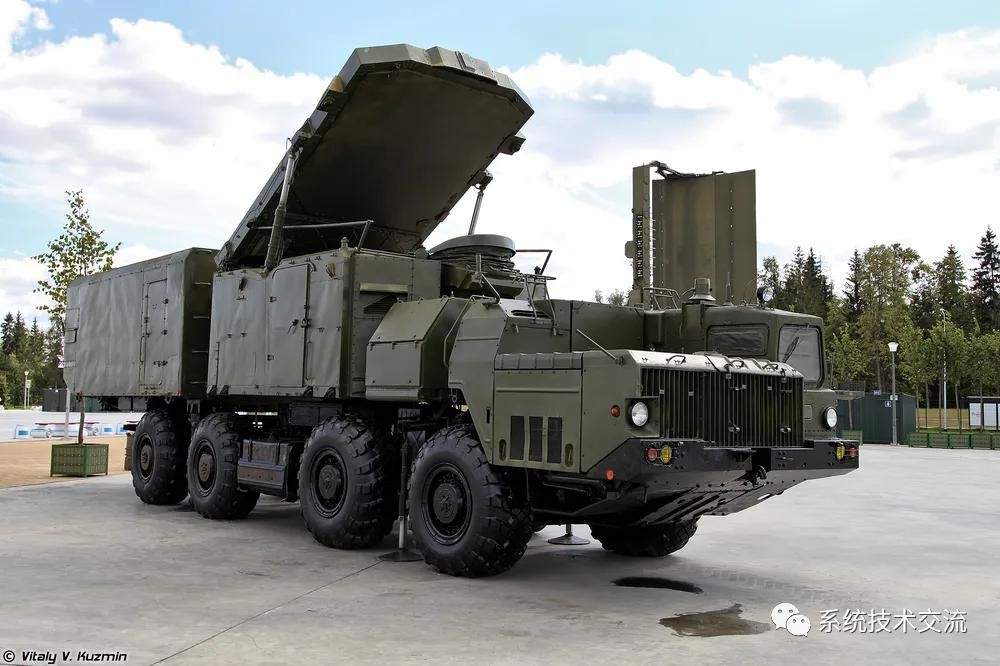

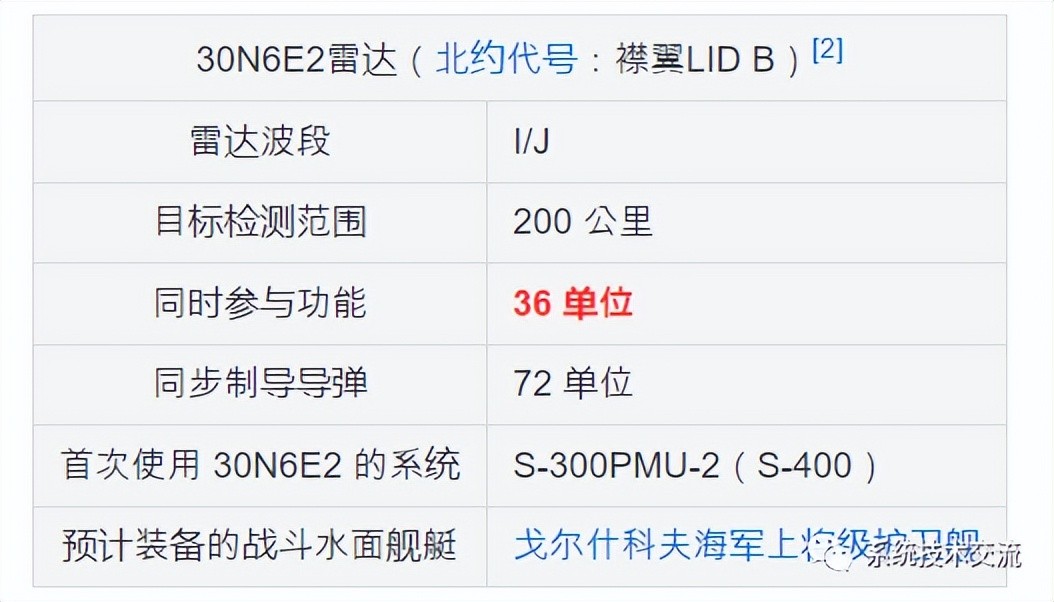

目标跟踪雷达

I/J 频段，检测距离 300 km

导弹规格[编辑]

导弹的种类

范围

言论

9M96E/9M96E1/9M96M

40 公里

S-300PMU-1

9M96E2

120 公里

S-300PMU-1

9M96D

180 公里

配备戈尔什科夫海军上将级护卫舰

48N6/E

150 公里

48N6E2

195 公里

S-300PMU-2（SA-20B）

40N6

400公里

海型：S-300FM（SA-N-20）/基洛夫级 - 4号彼得·维利基

48N6E导弹规格

重量

1,700公斤

直径

0.52米

长度

6.98米

翼展

1.04米

坦图

180公斤

推进方式

固体火箭

最大范围

400公里

最小范围

3.00公里

最大海拔高度

30000米

最低海拔

10米

9M96导弹规格

导弹发射管

在一个1N48E发射管中携带四枚6M4导弹

重量

420公斤

直径

0.24米

长度

5.00米

翼展

1.04米

坦图

26公斤

推进方式

固体火箭

最大范围

120公里

最小范围

1.00公里

最大海拔高度

35000米

最低海拔

5.00米

使用的导弹类型[编辑]

S-400：使用的导弹类型

名字

- 中文名

范围

每个单元的遏制导弹数量

40N6

40Н6Е

380 公里

1 发

48N6

48Н6E3/ 48Н6-2/ 48Н6ДМ

250 公里

1 发

48Н6E2/ 48Н6М

200 公里

1 发

48Н6E/ 48Н6

150 公里

1 发

9M96E2

9М96Е2

120 公里

4 发

9M96E

9М96М

40 公里

4 发

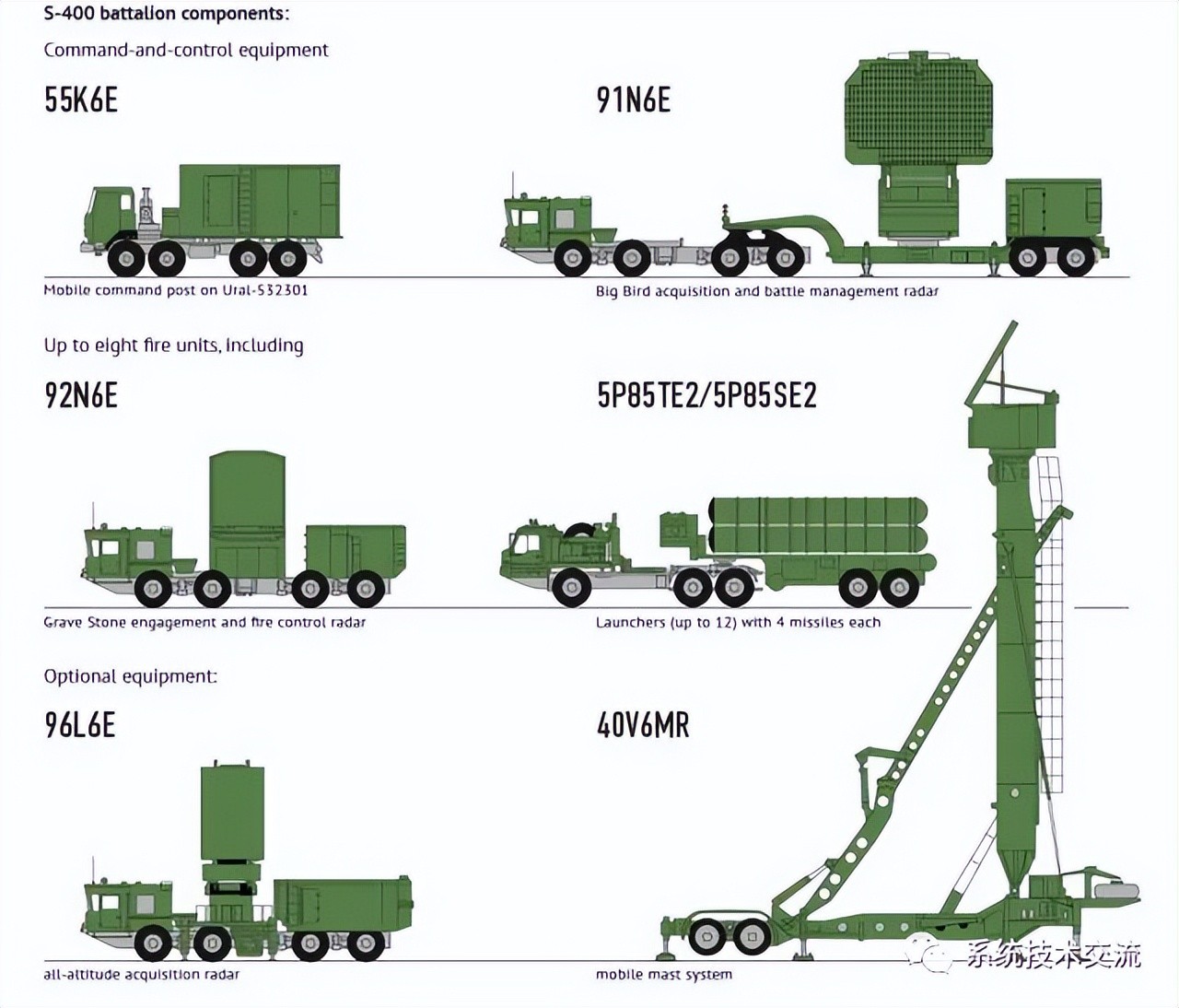

如果你看一下S-400的电池配置，你可以看到平台本身是巨大的，组成它的系统的尺寸是巨大的。与美国爱国者或萨德的电池成分相比，它更加明显，后者强调现场可操作性的轻量化。将硬件锤入地面以以某种方式阻止西方飞机和隐形威胁。

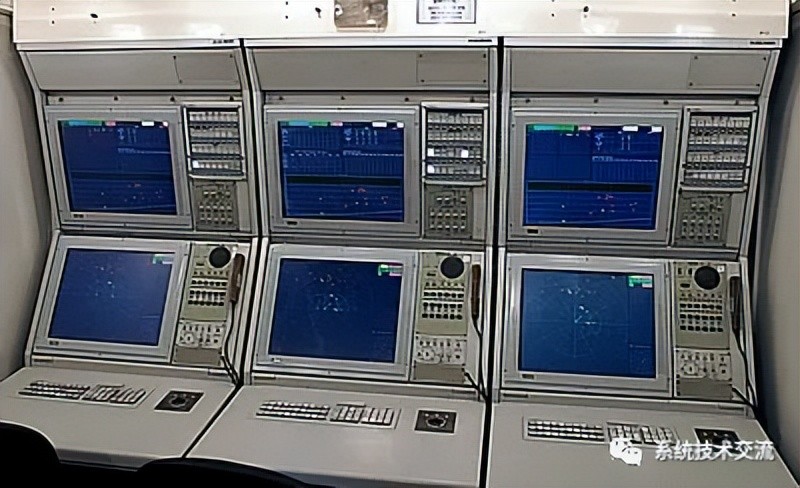

它使用大功率雷达探测约700公里的远距离，并配备了ECCM，即使在电子战情况下也可以做出适当的反应。降噪功能优于以前的功能，因此可以毫无困难地跟踪具有隐身功能的巡航导弹或军用飞机。计算机可以自动监控目标的飞行路线并确定目标的类型。虽然爱国者能够跟踪 50 个目标并同时与 9 个目标交战，但它最多可以捕获 300 个目标，最多可以捕获 70 个跟踪目标。拦截的优先级由目标的类型、航向和速度决定，24个目标自动分配给目标保护伞下属于发射单元的雷达进行拦截。

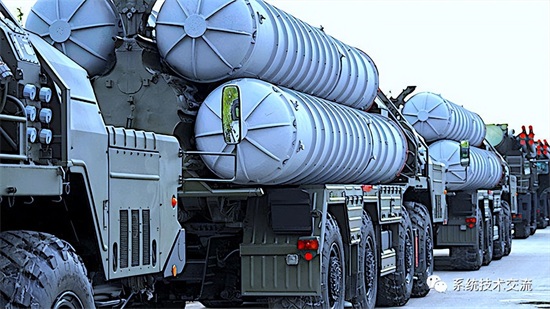

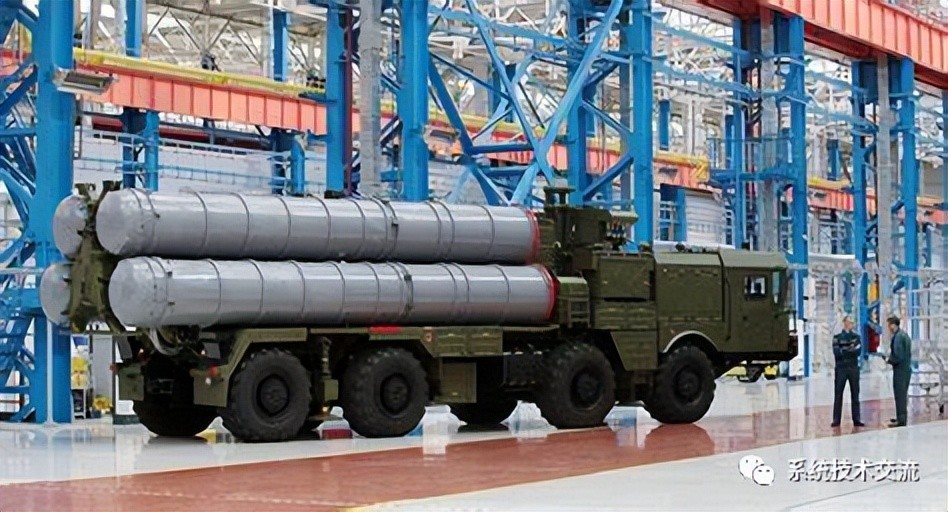

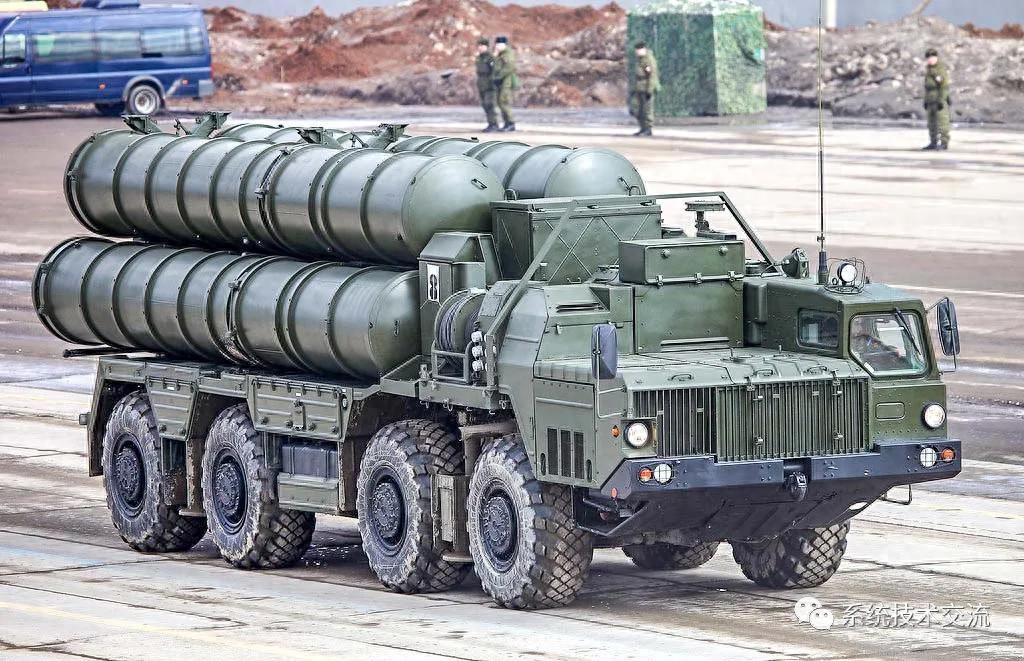

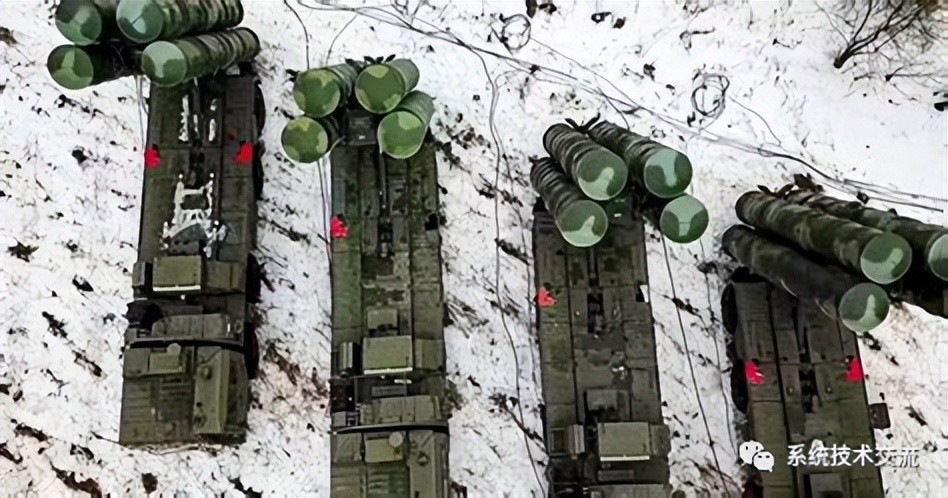

有一个自行式发射器可以同时发射两枚拦截导弹，向一个目标发射两枚或四枚导弹（两个发射器发射两枚）。但是，有1枚导弹能够同时制导。

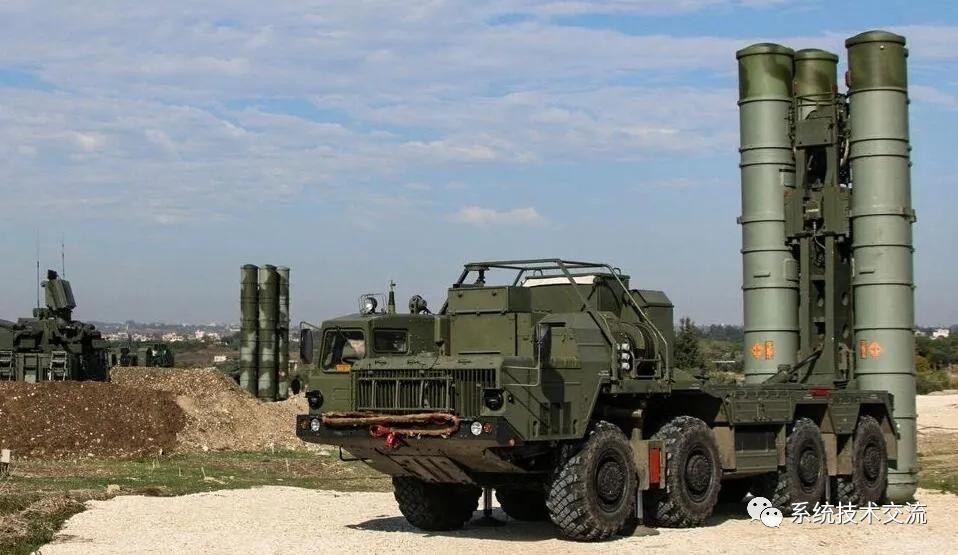

此外，从移动到发射只需2分钟，与爱国者系列的1分钟相比，这是非常敏捷的。由于它是使用冷发射的垂直发射器发射的，因此在空间利用方面也更具优势。发射器上的导弹是密封存放的，并自动检查条件，因此即使存放2年左右也没有问题。

雷达和发射器之间的数据交换使用无线通信形式的数据链，对于弹道导弹探测和拦截，可以与预警卫星和预警机A-50进行通信，这大大增加了探测范围。

导弹有48种类型：6N40系列、6N9和96M9E/96M2E3，分别是SM-6，射程为400公里，40N6短程巨型导弹射程为9公里，目标是预警机、轰炸机等巨大而无法机动的目标，而96M9E/96M2E40的射程为120公里/5公里，能够以最高时速1公里拦截飞机、弹道导弹、巡航导弹等机动性极佳的物体。

它的最小射程为5公里，最小高度为30米，这意味着它具有攻击低空目标的能力，最大可拦截高度为90公里。

制造商Almizu Antey声称，现有飞机的最低命中率为80%，弹道导弹为70%，弹头和其他部件的最低命中率为5%。

然而，随着系统结构变得复杂和庞大，每个电池大约需要3亿美元，即便如此，沙特阿拉伯和土耳其也获得了出口许可证，出口前景光明，因为它很容易赢得与PAC-400的竞争。近年来，中国也一直在寻求采购六个S-6营。

它还部署在库页岛以瞄准日本。

作为续集，正在开发用于拦截弹道导弹的导弹S-500。它的最大射程约为 600 公里，能够跟踪多达 10 枚弹道导弹，据说能够拦截高达 5 公里/秒的速。

据说俄罗斯开发的S-400配备了先进的雷达和电子设备，能够探测和拦截隐形飞机。事实上，S-300和S-400的目标目标包括B-2和F-35。但是，隐形飞机很容易被探测到，但拦截可能比其他飞机更有限，虽然使用长波长的L波段雷达可以很容易地探测到，但由于L波段雷达波长很长的特点，分辨率和刷新率大大降低，并且容易受到干扰。毕竟，为了正确拦截隐形飞机，需要X波段雷达的帮助，它具有很高的刷新率和分辨率。然而，隐形飞机最容易破坏的雷达波是X波段雷达。

俄罗斯在所有S-400雷达上增加了ECM回溯（ECCM），并建立了NNIIRT Nebo-M系统，该系统可以通过正确部署和使用VHF波段，L波段和X波段AESA雷达来准确探测隐形飞机的位置。.事实上，在Nebo-M之前，首先开发了一个名为Nebo-SVU的系统。Nebo-M是它的升级版。

有一种观点认为，在S-400发现隐形飞机之前，隐形飞机首先看到S-400并避开它，因此无法拦截它。问题是它本身就很难。S-400雷达的运行方式说明了为什么它如此难以避免。

Nebo-M系统不仅仅是L波段AESA雷达，它是反隐身领域的热门话题。X波段、L波段和VHF波段与这三种雷达协同工作，以探测隐形飞机编队，[8]并且每个雷达都有不同的作用。甚高频不擅长测量隐形飞行器的方向或高度，但可以通过增加隐形飞行器的反射面积和精确测量距离来检测，[9][10]此外，L波段能够确定大致的方向和高度，最后，X波段能够在进入拦截过程之前探测到隐形飞行器的位置、高度和方向。即使使用ESM，S-400也可以由每个雷达具有的ECCM处理。即使隐形飞机具有良好的电子战能力，也很难穿透S-400的ECCM，现代隐形飞机瞄准的方向是通过最大化其低俯仰探测能力来避开地对空导弹。然而，位置、距离和方向已经被VHF波段AESA雷达和L波段AESA探测到，那么避开它们有意义吗？只要隐身效果消失了，你就得盯着它，一旦进入射程，就有可能被拦截。此外，即使不一定是S-400，与S-57相关的Su-400中队也可以直接击落它们。

也有人认为，如果一个隐形中队在低空穿透，S-400将很难被发现。这是有道理的。防空导弹再优秀，只要是地面站点，肯定有地平线的限制。然而，S-400通过采用与现有俄罗斯防空系统不同的高性能信息处理设备，极大地改进了信号处理技术，并且它与众多防空站点和网络系统相连。当然，它也与陆军的D4M1 C4I系统，A-50和PAK-FA相关联，这使它们能够相互通信并相互通信。换句话说，即使隐形飞机执行低空穿透，S-400也不必独自挣扎。这是因为信息可以通过各种雷达、控制中心、预警系统和步兵进行交换。

这就是俄罗斯，自苏联时代以来，它一直在防空系统上投入巨资以对抗美国的力量，并继续通过韩国或独立发展其防空导弹的电子能力。与核电一样，它也是俄罗斯花钱最多的电力。因此，不可能简单地保证防空网络的能力不如美国的隐形飞机。即使隐形中队发射防区外武器或导弹，他们也不容易被击败，因为他们拥有高性能的短程拦截导弹来护送S-400。

基于美国第五代战斗机，S-400有一个简单的解决方案。看看 S-400 发射的雷达波和支持它的防空系统就足够了。雷达像手电筒一样照亮对手，但反过来，它也使对方意识到自己的存在。雷达越多，它们使用的不同频率越多，就越容易被探测到。凭借F-22 / F-35的ESM能力，提前反向探测防空系统并不难，如果需要突破或压制，根据已经逆转的信息，将远程巡航导弹投射到地面防空探测范围之外就足够了。

如果只有短程防空系统，似乎即使是巡航导弹也很容易保护，但实际上，由于地基雷达看不到地平线以外的性质，SAM电池无法避免在没有后备和预警机等其他ISR资产的有机合作的情况下被巡航导弹轰炸攻击压制。如果像美国这样作为C4ISR终极之王的国家，能够找到电池的位置信息[16]，只要指定目标，动员轰炸机，从远距离发射大量隐形巡航导弹发动饱和攻击就足够了。即使是没有特殊RCS削减设计的巡航导弹，如战斧，也有小型RCS，而JASSM、JSM和LRSO等巡航导弹，具有成熟的低皮塔姆设计，也必须将拦截难度提高一倍。此外，近年来，美国军方一直在积极开发和部署重型混合动力车和HCM，例如LRHW和AGM-183A ARRW，这将使S-400不仅要防御隐形巡航导弹，还要防御高超音速导弹。

据说使用几种不同频段的雷达可以很容易地找到它，但实际上，用L波段频率很容易检测到它的事实仅意味着它与X波段相对相似，并没有改变探测范围比现有的第4代战斗机大幅缩小的事实。很难想象，如果你改变频率，它会弹出。此外，不容忽视的是，如果防空雷达本身的LPI能力不足，就会被ESM远距离探测到，被ARM或巡航导弹击中。
